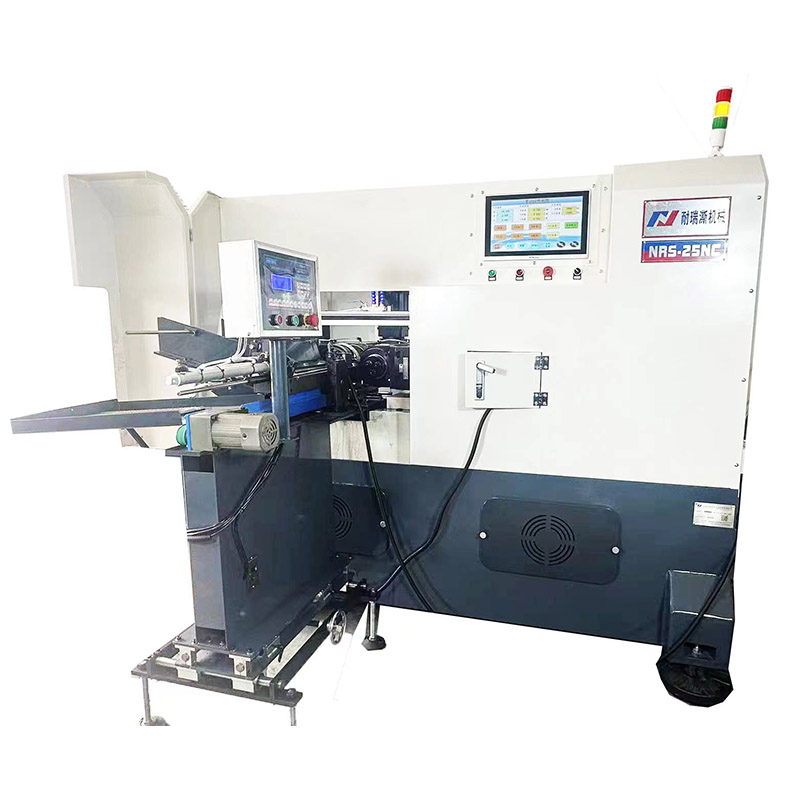

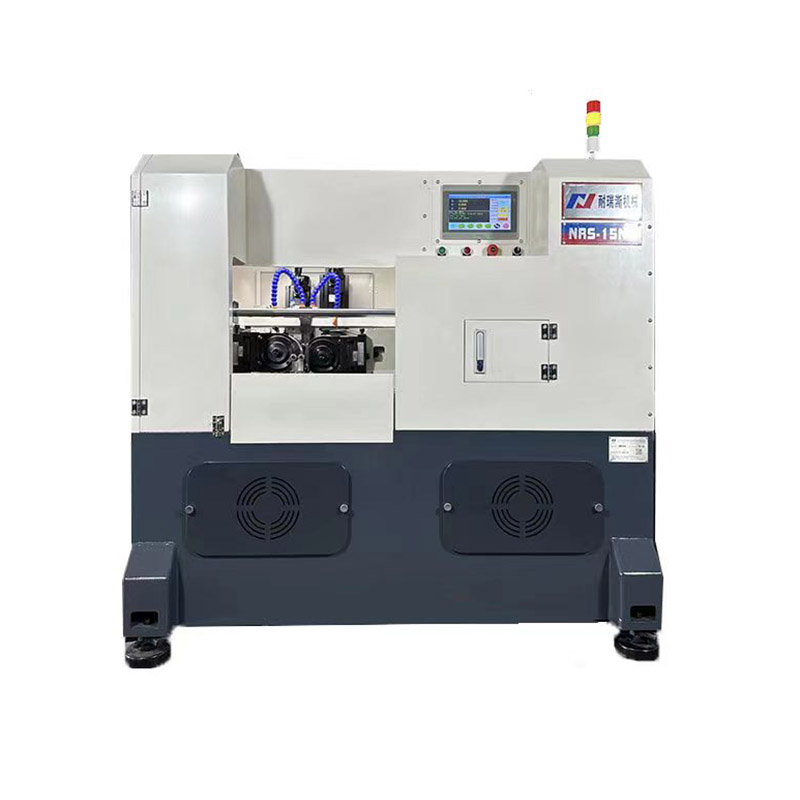

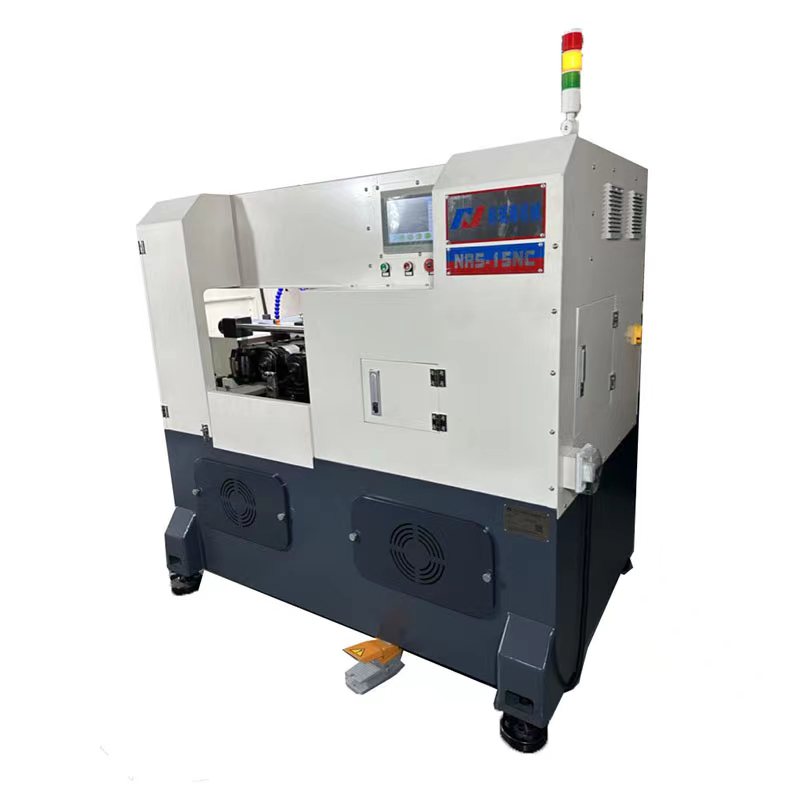

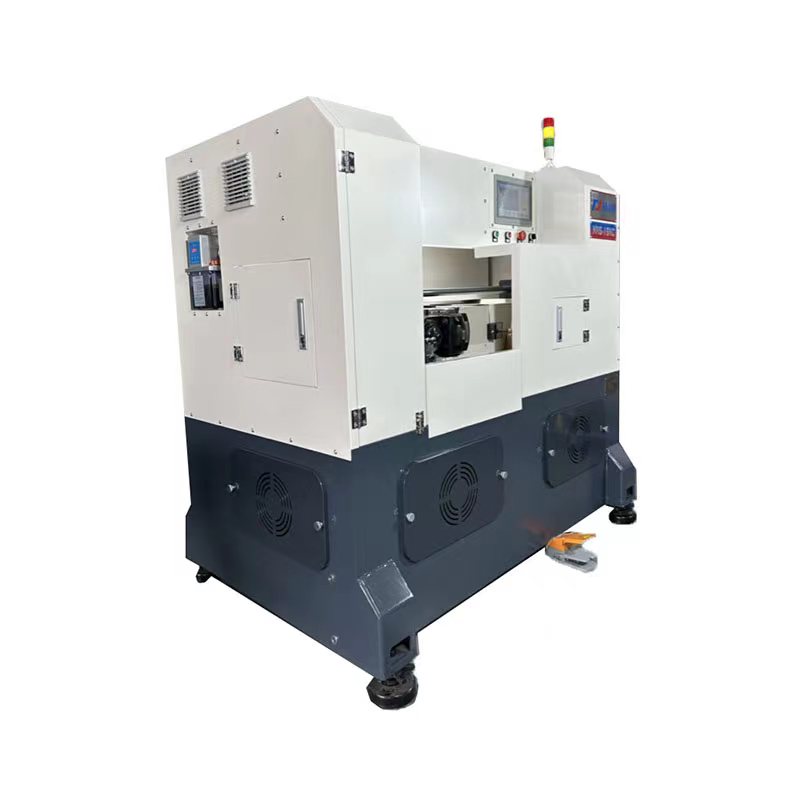

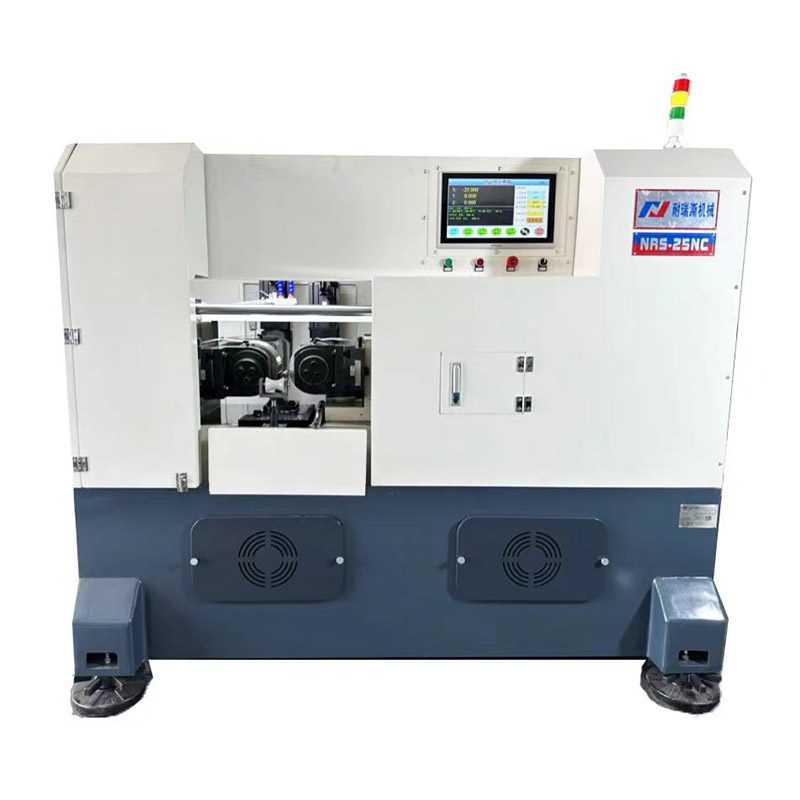

Mesin Rolling Thread Servo-motor CNC

Mesin Rolling Thread Servo-motor CNC

Saya 、 Ciri -ciri utama mesin rolling benang CNC ini:

   A. Kod model adalah pemacu motor servo, output maksimum 30tons.

  B. Kerja -kerja berikut boleh dibuat mengikut jenis roller:

   1. [Dalam suapan]: benang segitiga 55 ° dan 60 ° yang kerap digunakan, mesin rolling benang CNC boleh memproses bahan kerja:

       Diameter ≤φ80mm, pitch≤ 8.0mm, panjang maksimum ialah 150mm

  2. [THRU-FEED] Sering-digunakan 55 ° dan 60 ° Segitiga benang padang ≤8.0mm, panjang dan diameternya percuma

C. Ciri -ciri Struktur: Dua batang roller didorong oleh motor servo, dan aci suapan dilancarkan oleh motor servo

     Pemindahan batang manik ke dalam makanan.

D. Mesin rolling ini juga boleh memproses pelbagai produk bentuk gigi, seperti: gigi cacing, gigi trapezoid, bola

   Skru, bergolek, knurling, alur rolling, dan lain -lain perlu ditentukan mengikut permukaan lukisan.

II 、 Spesifikasi Teknikal:

 1. Diameter luar benang rolling: φ3 ~ φ80mm

 2. Pitch Thread Rolling: 0.6 ~ 8.0mm

 3. Kelajuan Spindle: 10 ~ 60rpm (Peraturan Kelajuan Stepless)

 4.

 5. Diameter luar spindle: φ75mm (H7)

 6. Lebar dan panjang roller dawai: yang paling lama boleh digunakan untuk 150mm, mengikut permintaan bahan kerja

 Dengan, - spesifikasi umum umum ialah 35, 40, 50, 60, 70, 100mm

  7. Jarak maksimum antara dua gelendong: 280mm

 8. Jarak minimum antara dua spindle: 180mm

 9. Tekanan Rolling Maksimum: 30tons

 10. Roller Drive Horsepower: 11kW

 11. Kuasa Kuda Makanan Makanan: 5.5kW

 12. Ketinggian dari tanah ke pusat roller: 1050mm

 13. Kawasan Lantai: 2100lmm*1600wmm*2100hmm

 14. Berat bersih: 3200kgs; Berat kasar: 3000kgs
