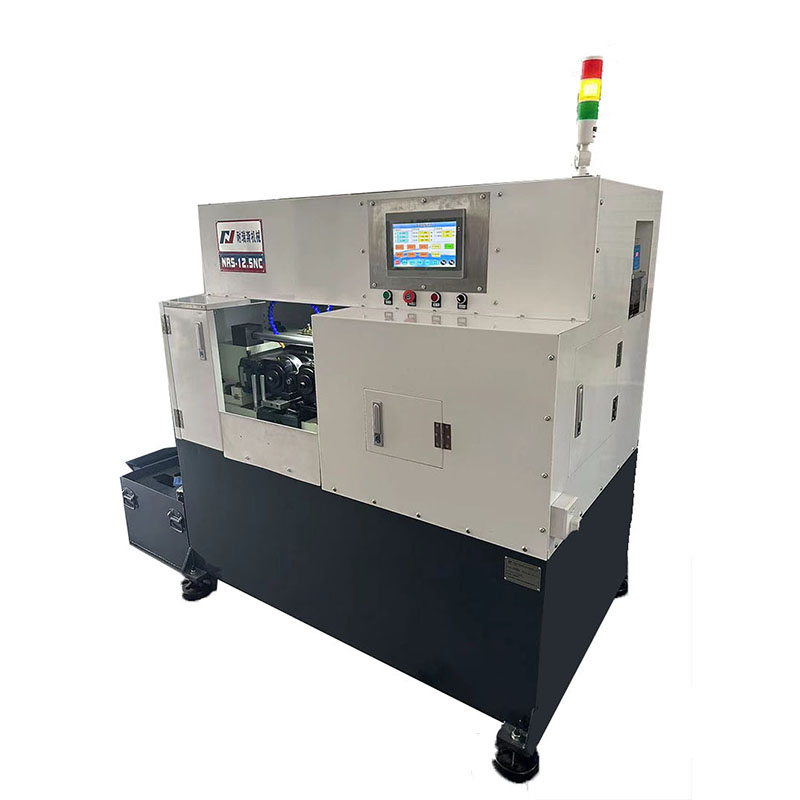

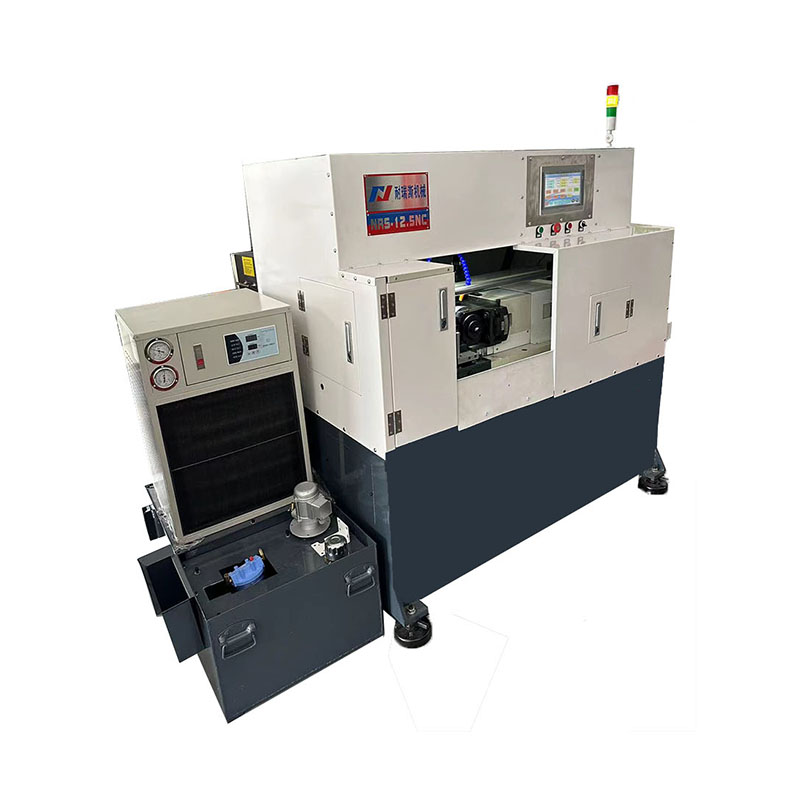

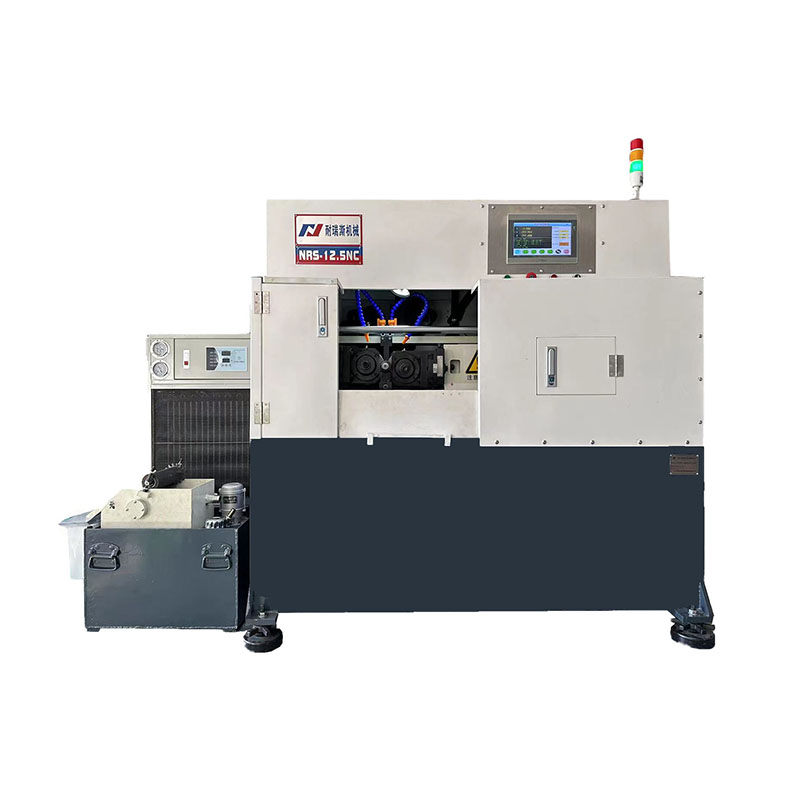

Mesin Penggulung Benang CNC Automatik mempunyai ciri-ciri ketepatan dan pendigitalan gelek yang lebih tinggi, dan automasi yang lebih mudah.
Mesin Penggulung Benang CNC Automatik mempunyai ciri-ciri ketepatan dan pendigitalan gelek yang lebih tinggi, dan automasi yang lebih mudah.
Dongguan Neres Hardware Machinery co., LTD. Merupakan Pengeluar Penggelek Benang di China, Mesin Penggelek Benang CNC Automatik ialah penggunaan kilang saya teknologi kawalan digital termaju penyelidikan bebas dan pembangunan mesin pembentuk gulungan berprestasi tinggi. Ia digunakan terutamanya untuk pembentukan sejuk spline involute modulus kecil dan benang luaran berketepatan tinggi. Ia juga boleh digunakan untuk membentuk gulungan sejuk konodont berketepatan tinggi yang lain. Mempunyai kelebihan berikut:
âPanel operasi skrin sentuh, kawalan lebih jitu;
âAtas dasar katil tegar tinggi, reka bentuk komprehensif pelbagai lekapan bergolek diperlukan;
âKendalian servo tiga paksi, meningkatkan ketepatan dan hayat acuan;
âMesin Rolling Benang CNC Automatik ini adalah operasi yang mudah, gelendong kiri dan kanan boleh dilaraskan dengan input data antara jarak gigi roller dan kedudukan gigi, saiz jarak tengah gelendong kiri dan kanan boleh dilaraskan dengan input data;
âBoleh bergolek tinggi, gelendong kiri dan kanan melalui pemacu motor servo bebas mereka sendiri, melalui kawalan segerak boleh menghilangkan bias gigi untuk mencapai guling ketepatan tinggi;
âSkru bola suapan bukan hidraulik, mengurangkan pengaruh perubahan suhu hidraulik pada ketepatan pemesinan;
âDengan kaedah pemprosesan jejari, guling paksi, guling semula, guling salingan 4, boleh menjadi bahan kerja yang sama untuk guling berbilang stesen secara bergilir-gilir;
âMesin Penggelek Benang CNC Automatik ini Dilengkapi dengan bahagian khas, boleh merealisasikan aci spline, aci vorteks, benang biasa, bijian lurus, mesh dan bahagian lain untuk penggelek ketepatan;
Kami mempunyai dua jenis mesin penggulung benang CNC: NRS-25NC dan NRS-15NC.
Spesifikasi teknikal |
NRS-25NC |
|
Nama Produk |
Mesin Penggelek Benang CNC Automatik |
|
Julat benang |
Terjun bergolek MAX. diameter |
80mm |
Melalui suapan bergolek MAX. diameter |
45mm |
|
Rang panjang (dalam suapan) |
120mm |
|
Jarak panjang (melalui suapan) |
3000mm |
|
Kelajuan gelendong |
CVT 1ï½60rpm/min |
|
Kelajuan suapan gelendong kanan |
MAX.600mm/min |
|
Jarak antara gelendong |
180mmï½280mm |
|
Perjalanan gelendong |
100mm |
|
Sudut putaran gelendong |
±7.5° |
|
Ketinggian dari aras datum ke pusat gelendong |
180mm |
|
Pelinciran skru bola |
Pelinciran paksa automatik |
|
Pelinciran permukaan panduan gelendong kanan |
||
Benang bergolek mati |
MAX. diameter |
220mm |
Diameter lubang |
75mm |
|
Julat lebar |
150mm |
|
Cara utama |
|
|
Kuasa motor untuk pemacu gelendong |
servomotor2×5.5kw |
|
Kuasa kolan |
0.09kw |
|
Tekanan gulung maks |
250KN |
|
Ketinggian dari lantai ke pusat gelendong |
950mm |
|
Operasi memerlukan ruang |
2100mm*1600mm*2100mm |
|
Berat bersih |
3200kgs |
|
Bilangan paksi kawalan |
3 kapak |
|
Motor servo mudah alih gelendong kanan |
5.5kw |
|
Unit arahan min |
Paksi lurus |
0.001mm |
Paksi putaran |
0.001° |
