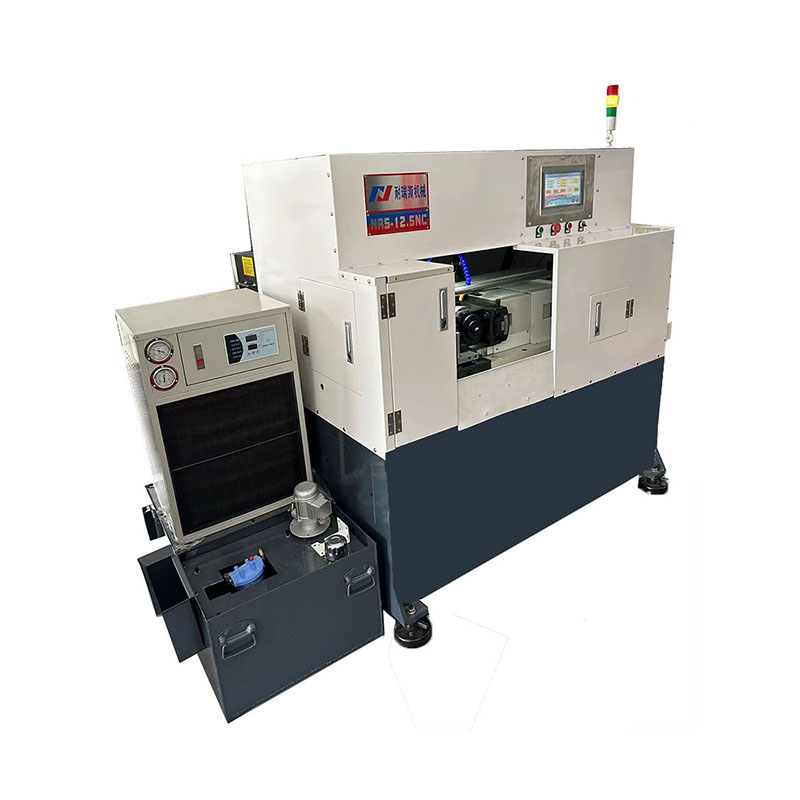

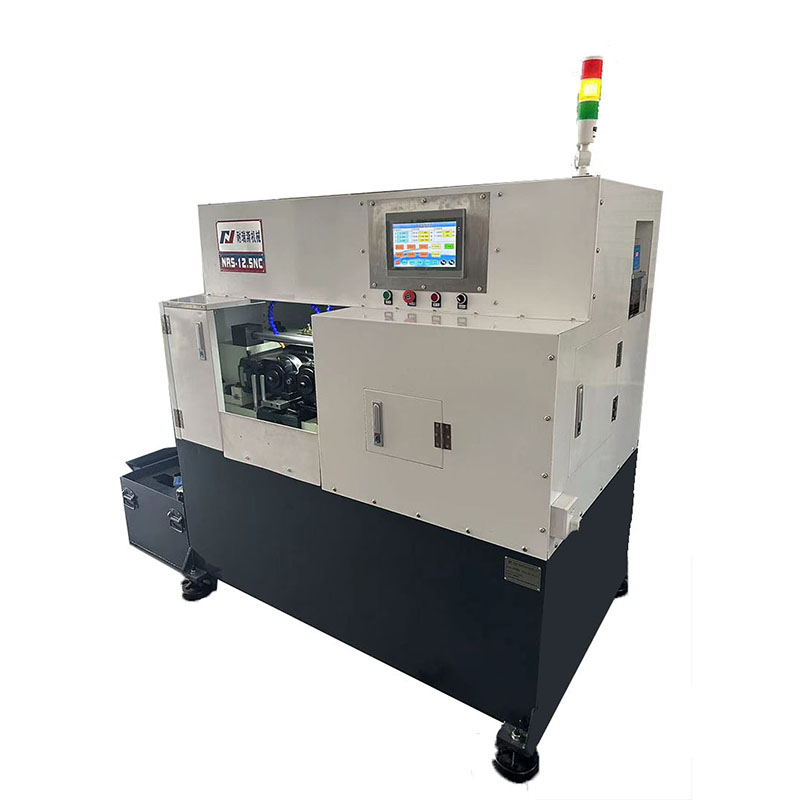

Mesin penggulung Benang Ketepatan Berkelajuan Tinggi ialah model baharu yang dibangunkan secara bebas oleh syarikat kami. Mesin rolling Thread Precision Berkelajuan Tinggi mempunyai cangkerang pepejal, skrin sentuh digital termaju dan program kawalan, ketepatan tinggi, operasi mudah, digunakan secara meluas dalam penggulungan gigi, knurling dan lain-lain jenis pemprosesan membentuk benang.
Mesin penggulung Benang Ketepatan Berkelajuan Tinggi ialah model baharu yang dibangunkan secara bebas oleh syarikat kami. Mesin rolling Thread Precision Berkelajuan Tinggi mempunyai cangkerang pepejal, skrin sentuh digital termaju dan program kawalan, ketepatan tinggi, operasi mudah, digunakan secara meluas dalam penggulungan gigi, knurling dan lain-lain jenis pemprosesan membentuk benang.
1. jenis pengapit bahan kerja & mesin penggulung jenis melalui
Penunjuk digital (pilihan) boleh digunakan untuk memperhalusi tetapan Sudut gelendong
2. Spindle kiri dan kanan didorong oleh motor bebas mereka sendiri, dan sisihan antara gigi dihapuskan dengan kawalan segerak untuk mencapai rolling yang sempurna
3. pelarasan padang roller dikawal oleh nilai input skrin NC
4. Keadaan pemprosesan dan pembetulan dimensi disimpan dengan data, dan pengeluaran semula data adalah sangat mudah semasa pemprosesan berulang
5. Standard 3 paksi, pilihan 2 paksi pilihan struktur CNC, melalui arahan mudah boleh dijalankan pemprosesan rolling kompleks
6. Rel panduan linear ketegaran tinggi dan skru bola diameter besar digunakan untuk merealisasikan kestabilan meja gelendong kanan
7. Memperbaik model sebelumnya, dengan mengubah suai arahan data boleh melengkapkan pemadanan padang dengan mudah
8. jenis bukan hidraulik perlindungan alam sekitar yang menggalakkan, ketepatan pemesinan disebabkan oleh pengaruh perubahan suhu adalah kecil, ketepatan adalah stabil
Spesifikasi teknikal |
NRS-15NC |
|
Nama Produk |
Mesin Penggelek Benang Ketepatan Tinggi |
|
Julat benang |
Terjun bergolek MAX. diameter |
40mm |
Melalui suapan bergolek MAX. diameter |
25mm |
|
Rang panjang (dalam suapan) |
80mm |
|
Jarak panjang (melalui suapan) |
3000mm |
|
Kelajuan gelendong |
CVT 1ï½70rpm/min |
|
Kelajuan suapan gelendong kanan |
MAX.1000mm/min |
|
Jarak antara gelendong |
140mmï½220mm |
|
Perjalanan gelendong |
80mm |
|
Sudut putaran gelendong |
±6° |
|
Ketinggian dari aras datum ke pusat gelendong |
125mm |
|
Pelinciran skru bola |
Pelinciran paksa automatik |
|
Pelinciran permukaan panduan gelendong kanan |
||
Benang bergolek mati |
MAX. diameter |
175mm |
Diameter lubang |
54mm |
|
Julat lebar |
80mm |
|
Cara utama |
|
|
Kuasa motor untuk pemacu gelendong |
servomotor2×3.1kw |
|
Kuasa kolan |
0.09kw |
|
Tekanan gulung maks |
150KN |
|
Ketinggian dari lantai ke pusat gelendong |
950mm |
|
Operasi memerlukan ruang |
1600mm*1300mm*1900mm |
|
Berat bersih |
1500kgs |
|
Bilangan paksi kawalan |
3 kapak |
|
Motor servo mudah alih gelendong kanan |
5.1kw |
|
Unit arahan min |
Paksi lurus |
0.001mm |
Paksi putaran |
0.001° |
